ПРОЕКТИРОВАНИЕ

Типовая схема разводки водопровода по квартире

Схема №1

1 - Верхний шаровой кран на полотенцесушитель

2 - Шаровой кран на перемычку "байпасс" или заужение

3 - Нижний шаровой кран на полотенцесушитель

4 - Основной (аварийный) шаровой кран на горячую воду

5 - Фильтр "грязевик"

6 - Счетчик

7 - Фильтр тонкой очистки с сеткой 100 мкм (самопромывной)

8 - Редуктор давления

9 - Коллектор

10 - Основной (аварийный) шаровой кран на холодную воду

11 - Магнитный преобразователь воды

12 - Полотенцесушитель

13 - Водонагреватель

14 - Умывальник

15 - Унитаз

16 - Кухонная мойка

Схема №2 с использованием оборудования FAR Rubinetterie S.p.A. (Италия)

1. - Шаровой кран ВН 1/2"

2. - Шаровой кран ВН 3/4"

3. - Фильтр FAR "грязевик"

4. - Счетчик горячей воды

5. - Счетчик холодной воды

6. - Фильтр FAR 3945 самопромывной 1/2" с сеткой 300 мкм

7. - Редуктор FAR 2830 хром внутр. наруж. 1/2"

8. - Муфта переходная GF 1/2"-3/4"

9. - Регулируемый коллектор FAR 3825 3/4" с 2 отводами М24х19

10 - Регулируемый коллектор FAR 3850 С34 3/4" с 3 отводами М24х19

13 - Кронштейн FAR 7480 с креплениями для коллекторов 3/4"

14 - Металлопластиковая труба HENCO 16x2,0 бухта 200 м

15 - Металлопластиковая труба HENCO 16x2,0 бухта 200 м

16 - Концовка для м/п труб 16х2 с накидной гайкой М24х19

17 - Концовка для м/п труб 16х2 с накидной гайкой М24х19

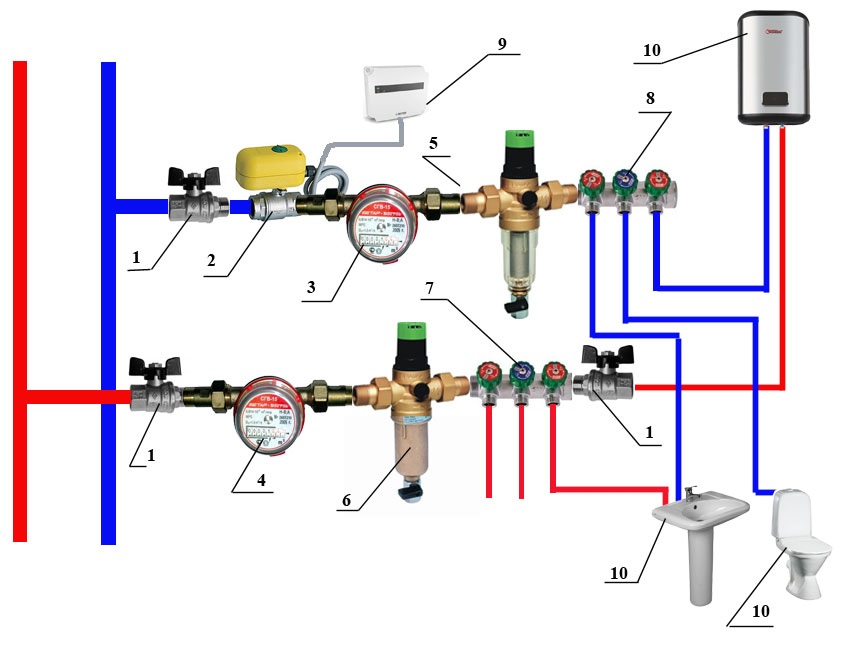

Схема №3

1. Кран шаровый BUGATTI вн 1/2"

2. Кран с электроприводом 220В Neptun Aquacontrol 1/2"

3. Счетчик холодной воды КАСКАД СВ-15Х 1/2"

4. Счетчик горячей воды КАСКАД СВ-15Г 1/2"

5. Фильтр на холодную воду с редуктором давления Honeywell FK06 AA

6. Фильтр на горячую воду с редуктором давления Honeywell FK06 AAM

7. Коллектор FAR 3822 3412ТР регулирующий с 3 отв. трубная резьба 3/4"*1/2"

8. Коллектор FAR 3822 3412ТР регулирующий с 3 отв. трубная резьба 3/4"*1/2"

9. Система контроля протечки воды Neptun Aquacontrol

10. Бытовая сантехника и водонагреватель
